●即插即用,体积小巧,安装方便
●数字滤波支持带宽可调, 每个频段支持0.2~40MHz可调
●一键控制,可选内外天线覆盖模式(开关开/关)
●来自安卓智能设备(APP)的迷你USB线和蓝牙连接
●LED显示输入/输出信号强度大,易于安装和优化
●内置自动增益控制和自动液位控制
●支持2G 3G 4G 5G NR FDD技术
●即插即用,体积小巧,安装方便
●数字滤波支持带宽可调, 每个频段支持0.2~40MHz可调
●一键控制,可选内外天线覆盖模式(开关开/关)
●来自安卓智能设备(APP)的迷你USB线和蓝牙连接
●LED显示输入/输出信号强度大,易于安装和优化
●内置自动增益控制和自动液位控制
●支持2G 3G 4G 5G NR FDD技术
AC-FDD-GWLN0726-A-B3-50mW | 900+1800+2100MHz | 1800+2100+2600 MHz | 850+1900+2100 MHz | ||||||||||
频率范围 | 上行链路 | 880-915/1710-1785/1920-1980 | 1710-1785/1920-1980/2500-2570 | 824-849/1850-1910/1710-1780 | |||||||||
下行链路 | 925-960/1805-1880/2110-2170 | 1805-1880/2110-2170/2620-2690 | 869-894/1930-1990/2110-2180 | ||||||||||
波段数 | 1子带 | 1子带 | 1子带 | ||||||||||
带宽 | 0.2~35MHz步进/200KHz | 0.2~40MHz步进/200KHz | 0.2~40MHz步进/200KHz | ||||||||||
最大增益 | UL≧70±3dBm;DL≧75±3dBm | ||||||||||||
手动增益控制 | 31 dB,步进 1 dB | ||||||||||||
自动增益控制 | ≧ 20 分贝 | ||||||||||||
增益平坦度 | ±2.5分贝 | ||||||||||||
无损坏的最大输入功率 | 0 分贝 | ||||||||||||
输出功率 | 上行链路 | ≧ 17 ±1dBm | ≧ 17 ±1dBm | ≧ 17 ±1dBm | |||||||||
下行链路 | ≧ 17 ±1dBm | ≧ 17 ±1dBm | ≧ 17 ±1dBm | ||||||||||
杂散发射 | 符合3GPP | ||||||||||||
工作频带无用辐射 | 符合3GPP | ||||||||||||
交流功率比 | ±20MHz | 上行≦-40dBc/下行≦-40dBc | |||||||||||
±40MHz | 上行≦-45dBc/下行≦-45dBc | ||||||||||||
以太坊虚拟机 | GSM/UMTS占12.5%;LTE占8%。 | ||||||||||||
频率稳定度 | ≦±0.01ppm | ||||||||||||
噪声系数 | ≤8分贝 | ||||||||||||
驻波比 | ≦2.0 | ||||||||||||
群延迟 | ≦6微秒 | ||||||||||||

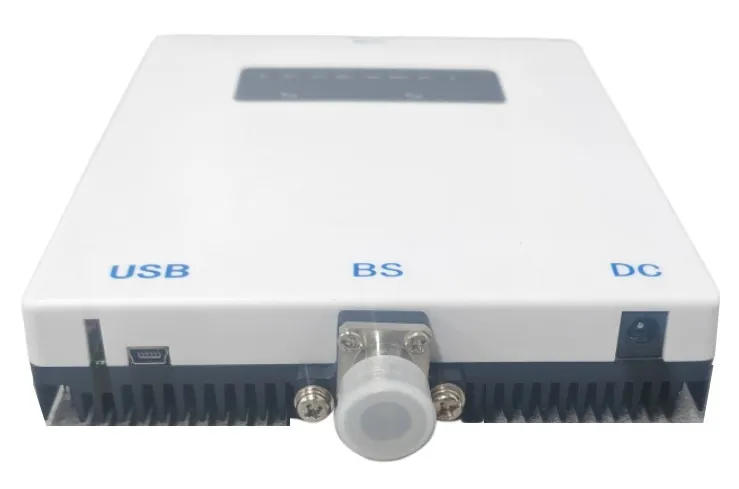

射频连接器 | N-母头*2 | ||||||||||||
阻抗 | 50 Ω | ||||||||||||
电源 | AC 100/240 V,47/63 Hz | ||||||||||||
能量消耗 | ≦45瓦 | ||||||||||||
方面 | 220*195*45毫米 | ||||||||||||
重量 | ≤1.2公斤 | ||||||||||||
知识产权等级 | IP40 | ||||||||||||
工作温度 | -25 至 55 ℃ | ||||||||||||
LED显示屏 | PWR:绿色LED*1表示机组正在运行 OP1~3:绿色LED*3表示单位输出信号强度 ISO1~3:红色LED*3表示机组隔离不足 AGC1~3:红色LED*3表示单位输入信号过强 蓝牙标志:蓝色LED*1表示单位蓝牙链接状态 |
||||||||||||
控制 & 监控 |
当地的 | 通过USB和蓝牙 |
*其他频段组合可定制。
* 技术规格如有变更,恕不另行通知。
