莱州市行星机械有限公司

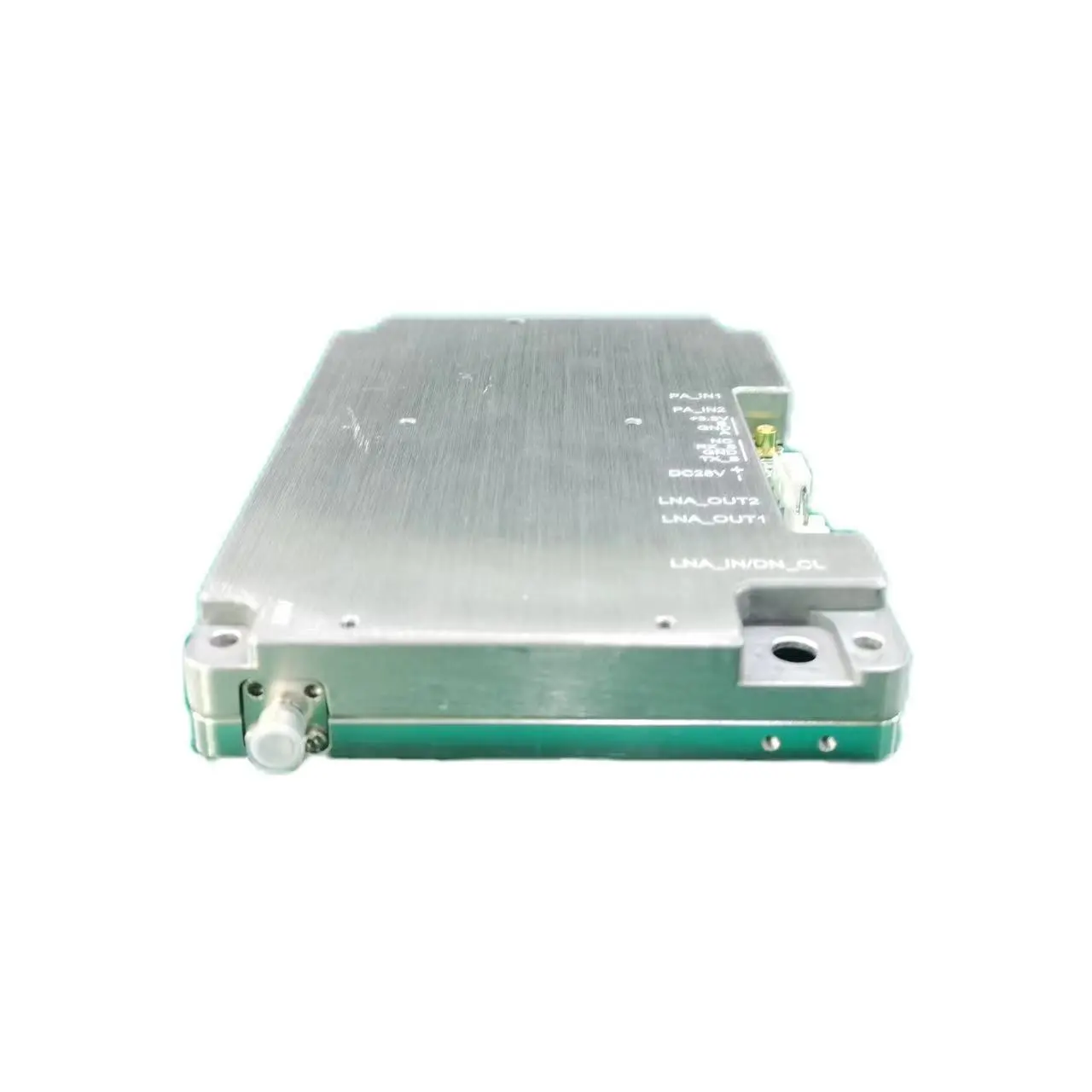

5G NR 功率放大器规格

2600/3500/4900MHz PA Specifacation


版本 1.1

日期

版本

制片人

版本说明

2023-5-10

V1.1



新的



A. 电气规格@VDD=+28Vdc, T=25 °C, 50Ohm 系统

频率范围

2496~2690MHz

3300~3800MHz

3800~4200MHz

4400~5000MHz

100/200/300MHz

最大输出功率

35/39/42/45dBm

最小 0.5 dBm

承运商数量

1 运营商 5G NR100MHz

PA 增益

45~60±1.5dB带温度补偿

低噪声放大器增益

20~25±1.5dB带温度补偿

音频自动控制

20分贝

宾夕法尼亚州

31分贝

频率增益平坦度。

对于 PA,100MHz 时 ≤ 4dB pp

对于 LNA,100MHz 时≤ 2dB pp

增益随温度的变化。

≤±2dB@-25℃~+85℃

输入/输出驻波比

1.5:1

5G NR 100MHz 的 ACLR

频率±100MHz

-43.8dBc(最大)

频率±200MHz

-48dBc(最大)

工作频段无用发射限值

(B 类 - (选项 2)

.015 MHz £ f_偏移<0.215 MHz

3GPP NR SEM 规范

0.215 MHz £ f_偏移<1.015 MHz

1.015 MHz £ f_偏移<1.5 MHz

1.5 MHz £ f_偏移<10.5 MHz

0.5 MHz £ f_offset < f_offsetmax

工作电压

28Vdc 或 48Vdc 可选

谐波

最小 -40dBc (二次谐波)

最小 -50dBc (三次谐波)

目前的消费

@P输出=35dBm,28VDC

最大 1.5A 典型值 1.35A

B. 环境特征

工作温度

-25℃~+70℃

贮存温度

-40℃~+85℃

相对湿度

5 ~ 95% (无凝结)

冲击与振动

空中飞翔

C. 机械规格

尺寸(主体)

待定

直流电源连接器

3.81mm-2pin 公头

射频连接器

SMA 母头或 MCX

I/O 连接器

2*2 90 4针

版本 1.1

日期

版本

制片人

版本说明

2023-5-10

V1.1



新的



A. 电气规格@VDD=+28Vdc, T=25 °C, 50Ohm 系统

频率范围

2496~2690MHz

3300~3800MHz

3800~4200MHz

4400~5000MHz

100/200/300MHz

最大输出功率

35/39/42/45dBm

最小 0.5 dBm

承运商数量

1 运营商 5G NR100MHz

PA 增益

45~60±1.5dB带温度补偿

低噪声放大器增益

20~25±1.5dB带温度补偿

音频自动控制

20分贝

宾夕法尼亚州

31分贝

频率增益平坦度。

对于 PA,100MHz 时 ≤ 4dB pp

对于 LNA,100MHz 时≤ 2dB pp

增益随温度的变化。

≤±2dB@-25℃~+85℃

输入/输出驻波比

1.5:1

5G NR 100MHz 的 ACLR

频率±100MHz

-43.8dBc(最大)

频率±200MHz

-48dBc(最大)

工作频段无用发射限值

(B 类 - (选项 2)

.015 MHz £ f_偏移<0.215 MHz

3GPP NR SEM 规范

0.215 MHz £ f_偏移<1.015 MHz

1.015 MHz £ f_偏移<1.5 MHz

1.5 MHz £ f_偏移<10.5 MHz

0.5 MHz £ f_offset < f_offsetmax

工作电压

28Vdc 或 48Vdc 可选

谐波

最小 -40dBc (二次谐波)

最小 -50dBc (三次谐波)

目前的消费

@P输出=35dBm,28VDC

最大 1.5A 典型值 1.35A

B. 环境特征

工作温度

-25℃~+70℃

贮存温度

-40℃~+85℃

相对湿度

5 ~ 95% (无凝结)

冲击与振动

空中飞翔

C. 机械规格

尺寸(主体)

待定

直流电源连接器

3.81mm-2pin 公头

射频连接器

SMA 母头或 MCX

I/O 连接器

2*2 90 4针
